一、產品描述

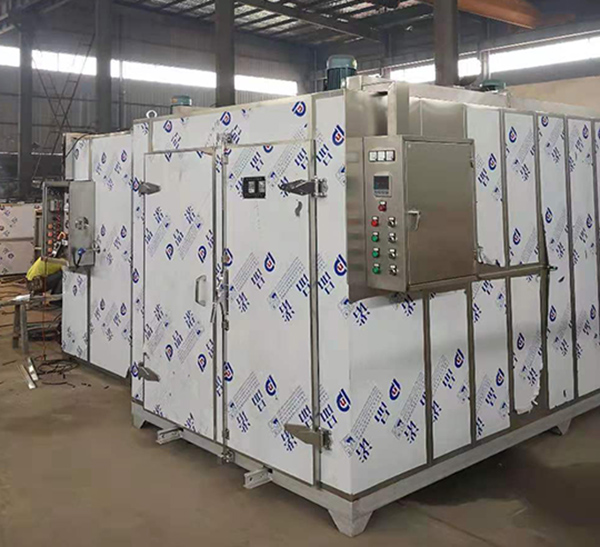

該設備為臥式一體化結構、電加熱、熱風循環、PID智能控溫的專業設備。具有加熱、烘干、恒溫等功能。
二、主要技術參數
爐 體 系 統 結 構 | ||
裝配形式 | 采用臥式一體化制作，貫通式結構 | |
開門方式 | 手動（單）雙開門 | |
爐門定位 | 爐門在打開時具有定位功能 | |
爐體外殼 | 由δ1.5mm冷軋板折彎焊接成型，經防銹處理后，噴涂丙烯酸自干漆 | |

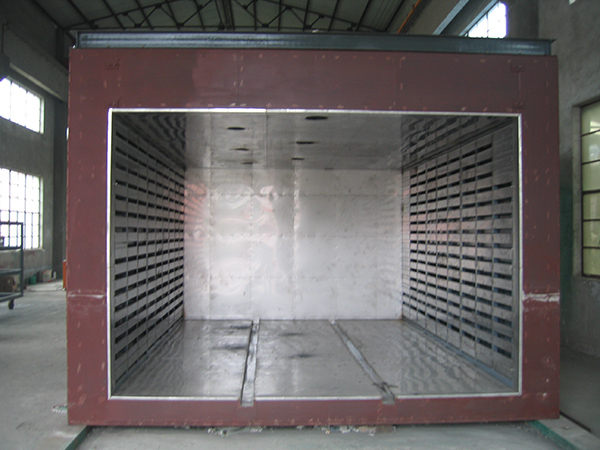

內膽 | 由δ1.5mmsus304不銹鋼板折彎成型連續焊接成密閉腔體 | |
殼體骨架 | 采用Q235、4#角鋼、8#槽鋼除銹防銹處理 | |
保溫材料 | 采用高密度硅酸硅纖維保溫。保溫層厚度260mm， | |
密封方式 | 石棉密封繩+凸輪壓緊 | |
排煙口 | 設置在頂部，通過外接煙道安裝到廠房外 | |
主 要 技 術 參 數 | ||
電 源 | 設備電源：采用國際標準3相5線制，380V，50Hz，控制電壓：～220V | |
爐膛尺寸 | 非標定制 | |
額定功率 | 21kw | |
使用溫度范圍 | 室溫～500℃ | |
儀表精確度 | ≤±1℃ | |
溫度均勻性 | ≤±5℃ | |
升溫速度 | ≤60min | |
溫控方式 | 全觸控式屏 數顯智能溫控儀 PID調節 LED顯示 | |
定時范圍 | 1min-99h60min | |
箱外表溫度 | <環境溫度+15℃ | |
溫度控制箱 | 設置在爐門側部 | |
加 熱 元 件 | ||
電加熱元件 | U型不銹鋼加熱管 | |
加熱器位置 | 安置在爐膛兩側 | |
加熱器質保期 | 加熱器質保期為兩年 | |
熱 風 循 環 系 統 | ||
循環風機 | 采用雙風道，一臺大風量耐高溫離心循環風機，噪音為60dB以下，單臺功率1.5kW；風量6900m3/h。箱內設上下導流風道，左右兩側下部出風，頂部回風方式， | |
工作室送風 | 從下向上循環 | |
出風方式 | 從箱內到箱頂壓力式出風 | |
風機安裝位置 | 安裝箱體的頂部 | |
電 控 系 統 | ||
控 制 柜 | 與爐體一體化，不銹鋼。 | |
溫度控制 | 采用日本導電智能溫控儀控溫+調功器，PID調節控溫 | |
熱傳感器 | 采用熱電偶 K型 | |
安全保護 | ● 超溫報警系統 當箱內溫度發生異常變化時，會發出聲光報警，鼓風并自動切斷加熱電源，強制排風降溫 ● 電機與加熱連鎖控制 即先循環風機后加熱，防止局部溫度過高，造成意外。 ● 系統漏電保護 防止操作人員觸電，發生意外
| |
控制保護 | ● 控制線路保護 防止電路短路，造成意外 ● 電機過流保護 防止電機燒毀及跳脫，并報警 ● 斷路器 防止主回電路過載及短路，造成意外 ● 停電后續電防止 防止因續電后所增加烘烤時間對烘烤物造成損害 | |
三、生產周期及產品技術質量和保證措施
1.生產周期：設備20天交貨；
2.產品技術質量和保證措施
2.1、實行圖紙設計、產品制造、安裝、調試、跟蹤及售后服務制度。
2.2、供方提供的技術資料和圖紙
a、最終的設備裝配圖、部件裝配圖及易損件圖。
b、電氣原理圖、接線圖、布置圖。
c、使用說明書、操作規程、維修保養規程。
d、設備到需方后，供方負責派人到現場指導和安裝調試。
注：該系列設備為非標定制，有成熟的制作、調試經驗和客戶
