一、產品概述

    FZG系列真空干燥箱是一種將物料置于真空條件下進行加熱干燥的靜態干燥設備。它是利用真空泵進行抽氣抽濕，使工作室內形成真空狀態，降低水的沸點，從而加快物料干燥的速度。通常將物料加熱至50~80℃，就能快速蒸發物料中的水分或其他溶劑，特別適合于對熱敏性、易分解、易氧化物質和復雜成分物品進行快速高效的干燥處理，可增配冷凝罐，適用于需要回收物料的溶劑或干燥過程中產生的有毒有害氣體。

    真空干燥箱被廣泛應用于生物化學，化工制藥、醫療衛生、農業科研、環境保護等研究應用領域，作為粉末、浸膏等干燥、烘培和各類玻璃容器的低溫快速干燥及負壓消毒滅菌。

二、設備簡介

1、真空干燥箱采用整體式框架結構，骨架采用槽鋼排成“井”字狀進行焊接制作，可以有效保證在負壓狀態下箱體不變形。

2、箱體內壁四角均采用R弧結構，箱體內底部制作凹型結構，能有效收集加熱產生的冷凝水，由底部排污閥集中排出，有效減少干燥時間，提高干燥效率。

3、干燥箱有多種加熱方式可選，可選用蒸汽加熱、熱水加熱、導熱油加熱等方式，如果用戶不具備這些熱源，可采用電熱管加熱。

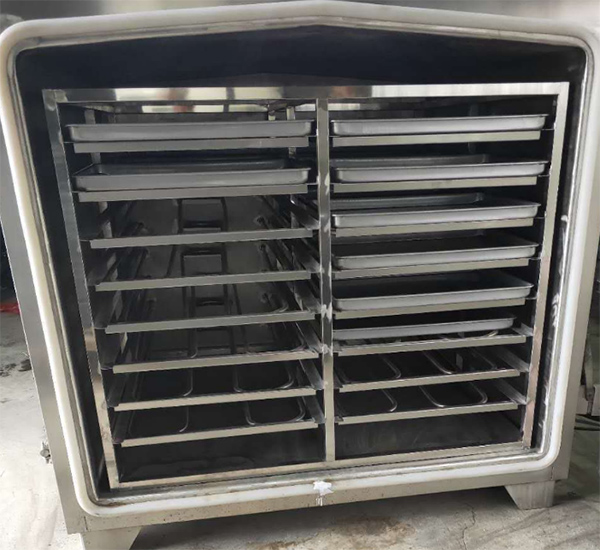

4、加熱系統一般采用不銹鋼無縫管焊接制作盤管形式，采用管道快接連接，密封性好，防腐耐壓，每層加熱盤管上方設烘盤托條支架，加熱時烘盤不會直接接觸盤管，保證物料加熱的均勻性。為了箱內溫度更加均勻精準，可選用平板加熱器進行加熱。

5、抽真空口根據本公司多年實踐經驗為頂部抽氣，防止箱內干燥速度不相同，造成物料枯焦現象發生。箱體接口與緩沖罐連接，緩沖罐再與真空泵接口連接，可緩沖壓力，防止倒灌，還可用于氣液分離以達到穩定真空度。如果物料中的溶劑需要回收，如酒精等，可選配冷凝罐。

6、干燥箱放空閥裝有空氣呼吸器，阻止空氣中的粉塵雜質進入箱體與物料接觸。真空管道上裝有雙道止回閥，有效防止真空泵出現回水現象。

7、電控系統所有電器元器件均采用西門子品牌，進口智能數顯溫控表，方便精確調整設定溫度，自動恒溫，無需人工看守。可選配PLC觸摸屏編程控制系統，可實現箱內壓力、溫度的自動調節并達到設定值，還能對時間、溫度、壓力、批號做無間斷記錄，可將記錄數據進行打印。

8、真空系統有用戶自備和隨機配備兩種情況，如隨機配備可與箱體一體或采用分離式結構，根據用戶現場情況確定，配備的真空系統具有工作穩定，噪聲小，真空速度快等特點。

三、產品特點

1、真空干燥箱能夠在物料較低溫度下得到較高的干燥速率，熱量利用充分，干燥速度快。

2、干燥箱能在低溫下干燥熱敏性物料，能干燥需要回收溶劑或含有有害氣體的物料。

3、物料在干燥前可進行消毒處理，干燥過程中無任何不純物混入，符合GMP要求。

4、干燥箱屬于靜態式真空干燥設備，干燥的物料形態不會損壞。

5、干燥箱對于熱能的適應性強，可選擇最合適的加熱方式。

5.1、蒸汽加熱：加熱管全部采用不銹鋼盤管加熱，SUS304材質，規格為Φ51*3、Φ32*3、Φ22*2，盤管成S型走向，加熱均勻，干燥速度快。

5.2、熱水加熱：加熱管全部采用不銹鋼盤管加熱，SUS304材質，規格為Φ51*3、Φ32*3、Φ22*2，盤管成S型走向，熱水可通過鍋爐自動供水，或采用水箱加熱，熱水泵循環。

5.3、導熱油加熱：加熱管全部采用不銹鋼盤管加熱，SUS304材質，規格為Φ51*3、Φ32*3、Φ22*2，盤管成S型走向，采用油箱加熱，耐高溫泵循環。

5.3、電加熱：電加熱管采用Φ22*1.5不銹鋼管呈W型制作，每層均勻分布，采用智能儀表控溫，PID調節，液晶數顯，穩定精度高。

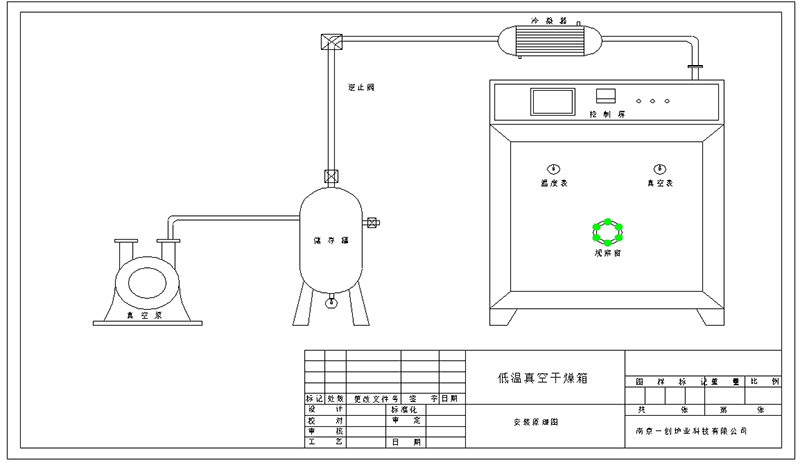

四、安裝原理圖

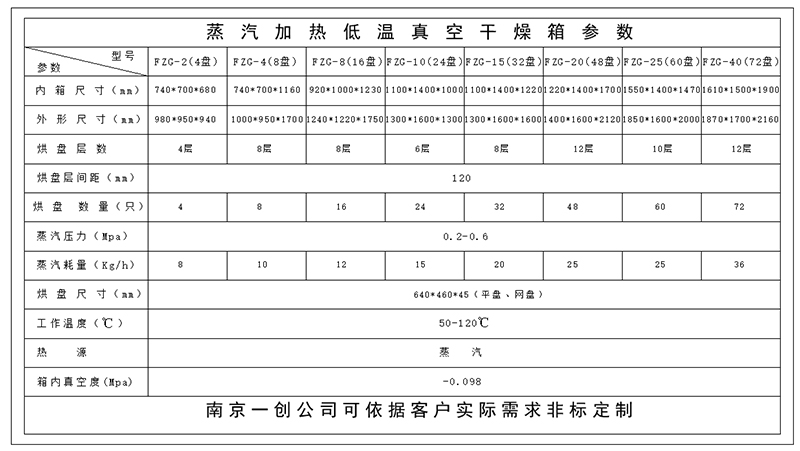

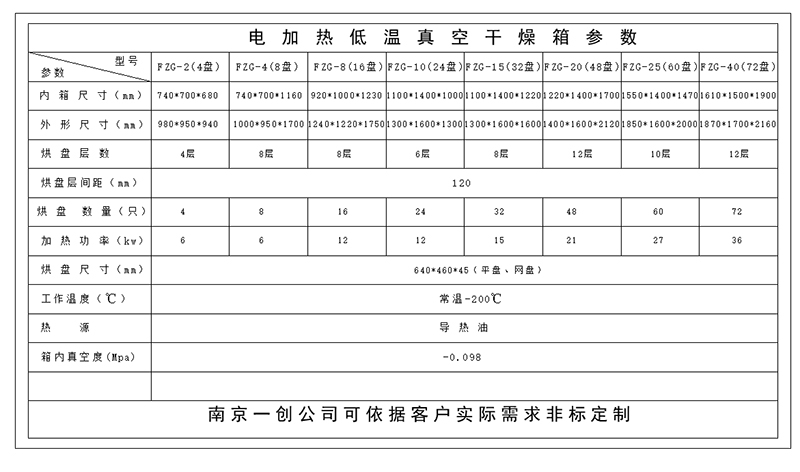

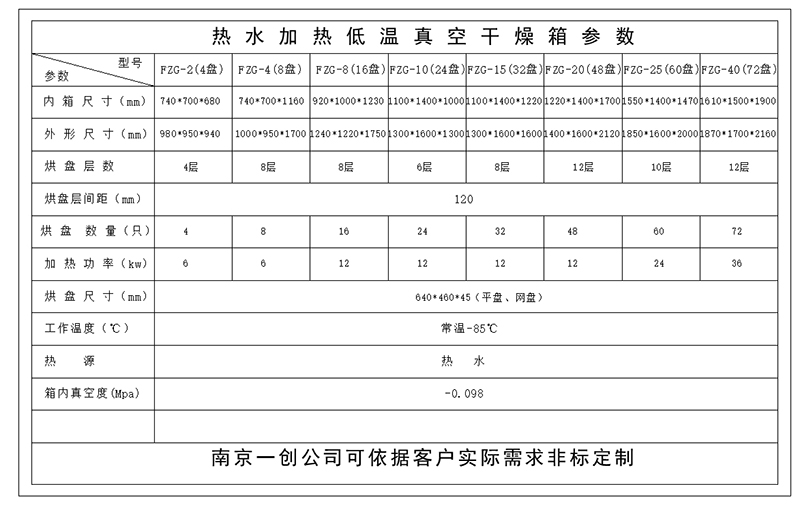

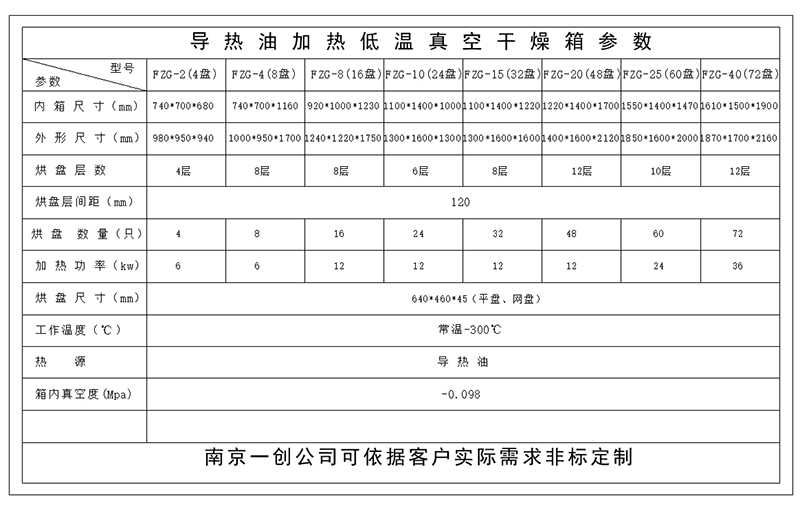

五、技術規格參數
