一、設備用途

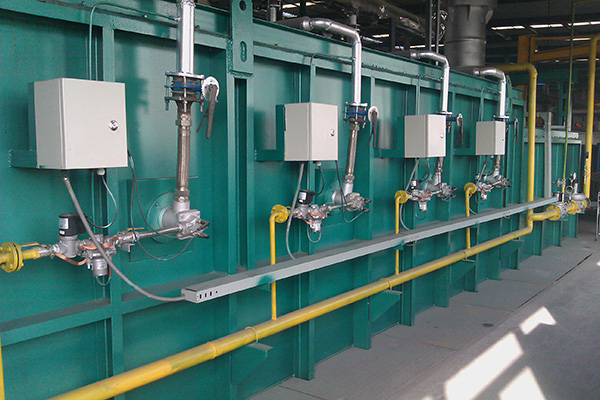

步進梁式調質熱處理生產線為連續式熱處理爐，主要用于金屬零件半軸、貨叉、前軸、后橋、軸類零件的調質熱處理，最高使用溫度950℃。以天然氣、電為能源，液壓以及驅動馬達為驅動力，在處理工件的過程中可以根據不同的工藝要求，改變工件的行走速度和節拍來滿足生產的要求。該生產線用天然氣作熱源，和電氣、溫控、機械傳動、液壓控制系統配合使用，可以自動控制和記錄生產線的工作溫度以及生產線中的所有機械動作和程序，并具備故障顯示和聲光報警功能。

二、生產線組成

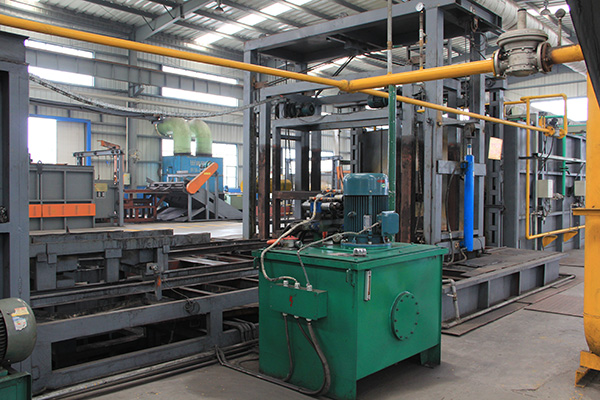

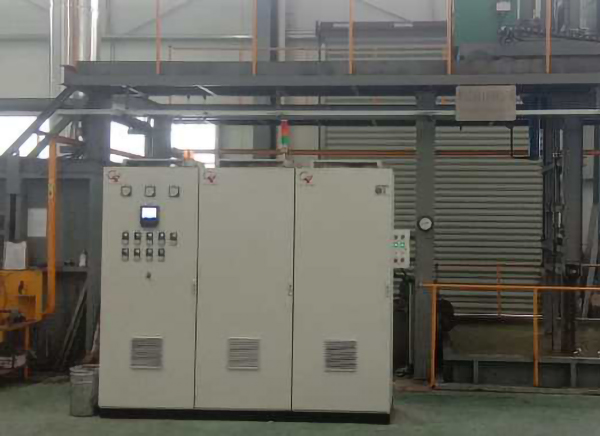

淬火上料機構、 步進式燃?xì)?/span>加熱爐、 淬火槽系統、快速淬火機、中轉料臺、步進式燃?xì)?/span>回火爐、二次水冷卻系統、出料機構、出料傳送架（鏈條）、液壓站、電控系統等組成。

三、工藝流程

工件通過人工輔助上料，在上料端設1只液壓缸，液壓缸由PLC來控制節拍動作，每個節拍壓缸動作1次，爐門開啟后向前送出3（6）根工件至步進爐活動梁上方，步進梁立即上升（行程100mm可調），托起該工件向前移動一步（行程450mm），此時送料油缸返回，爐門關閉。工件到位后步進梁下降后退，留出進料位等待下一批3（6）根工件進爐，待工件送完后（由PLC編程器計數），由工人在上料臺上放置下一批3（6）根工件。

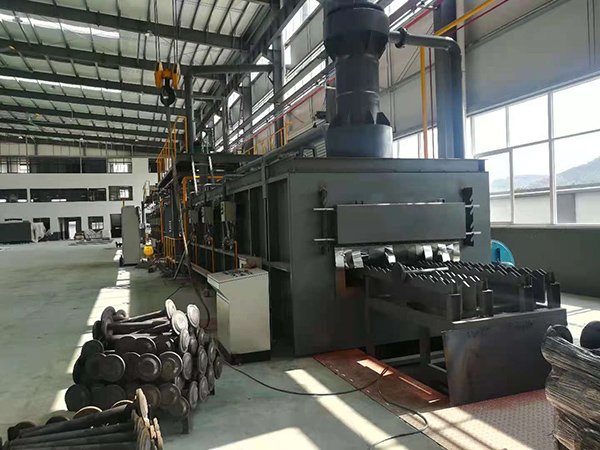

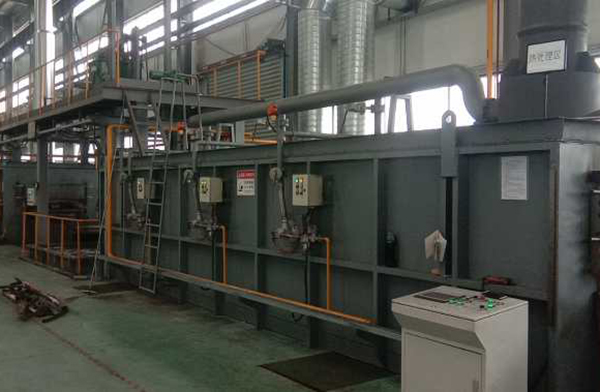

步進加熱：步進爐為底式多梁結構。步進加熱爐由固定梁和步進活動梁組成，固定爐底梁是靜止的，所有爐內工件均擱在固定梁上進行加熱。步進活動梁作矩形運動軌跡：按照工藝節拍爐底升降油缸開始向前動作，沿著斜坡軌道15°角上升，活動梁同步上升，將固定梁上的所有工件托起（動作1），上升到設定行程，此時平移油缸開始動作，活動梁水平向前移動一個工位的距離（動作2）（活動梁水平前移\后退由液壓缸完成），這樣工件向前移動了一個工位，到達設計行程終點后，主推油缸開始后退動作，沿著斜坡軌道下降，步進爐活動梁垂直下降，將工件放在固定梁的新工位上（動作3），活動梁再繼續下降到初始位置，然后平移油缸開始動作，水平移動到原始位置（動作4），活動梁完成一個矩形軌跡的步進動作，這樣周而復始的循環動作，工件在爐內完成預熱、升溫、均溫、保溫全過程，最終到達出料工位。

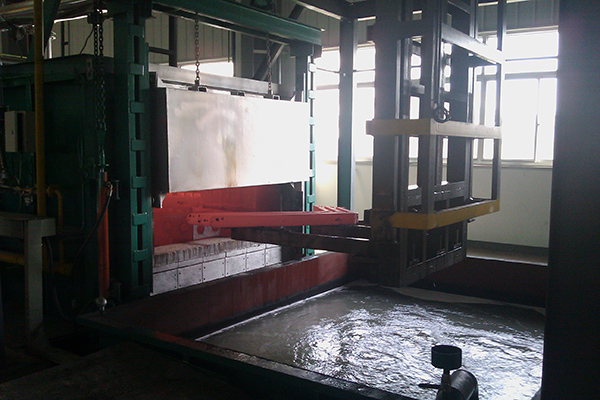

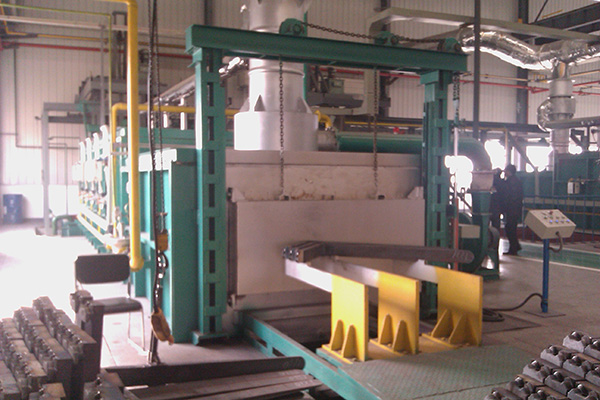

后爐門打開，淬火升降小車機構將爐內工件快速轉移（1次出料3/6件），升降機構托起工件快速入水淬火（轉移時間≤30S）。工件淬火完畢后由升降小車轉移至回火爐內固定梁上，工件在回火爐內完成保溫后，工件由步進機構直接轉移到回火爐出料小車上，小車運行至二次冷卻水槽內，經過水冷卻后動作至下料工位由出料鏈條傳送架移出斜面滑至擺放工位，再由工人批量吊出。

四、供貨清單

注：該系列設備為非標定制，有成熟的制作、調試經驗和客戶
