一、用途

推桿式調質生產線為連續式熱處理設備，主要用于鍛打成型的碳鋼、合金鋼等零部件進行淬火、回火等熱處理工藝，處理后的零件組織均勻、質量穩定，生產線具有自動化程度高，高效節能、安全可靠的特點。

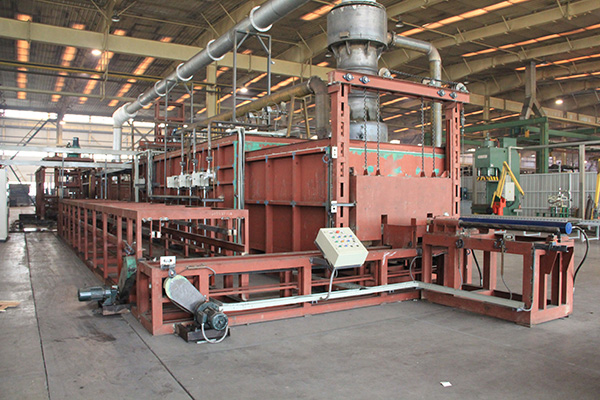

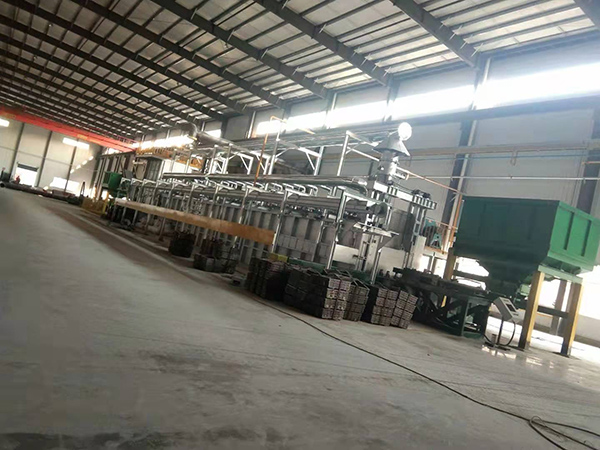

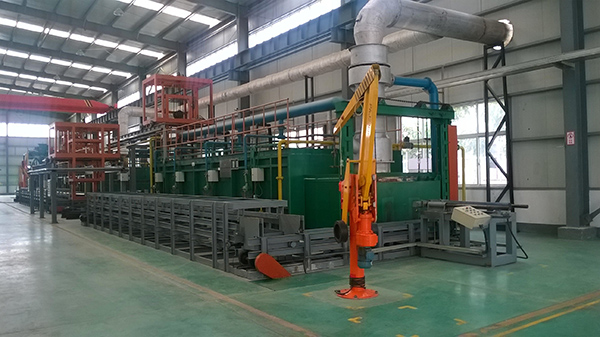

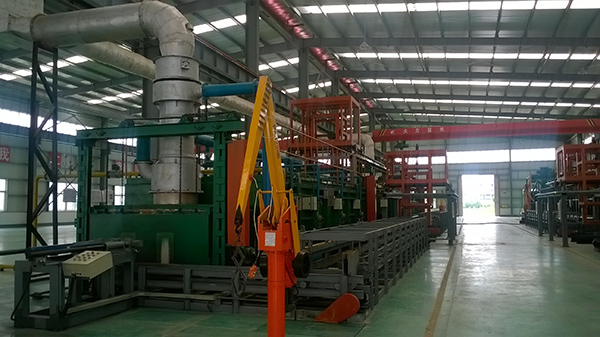

推桿式調質生產線主要由液壓推料機、推桿式加熱爐、加熱爐后拉料機、加熱爐料盤返回機構、升降式淬火水槽、推桿式回火爐、回火爐后拉料機、回火爐料盤返回機構、電氣控制系統等組成。

二、設備性能簡介

2.1生產線工作程序

液壓推料裝置→加熱爐前上料臺→推桿式加熱爐→加熱爐后拉料機→升降式淬火水槽→液壓推料裝置→推桿式回火爐→回火爐后拉料機→周轉筐

2.2過程綜述

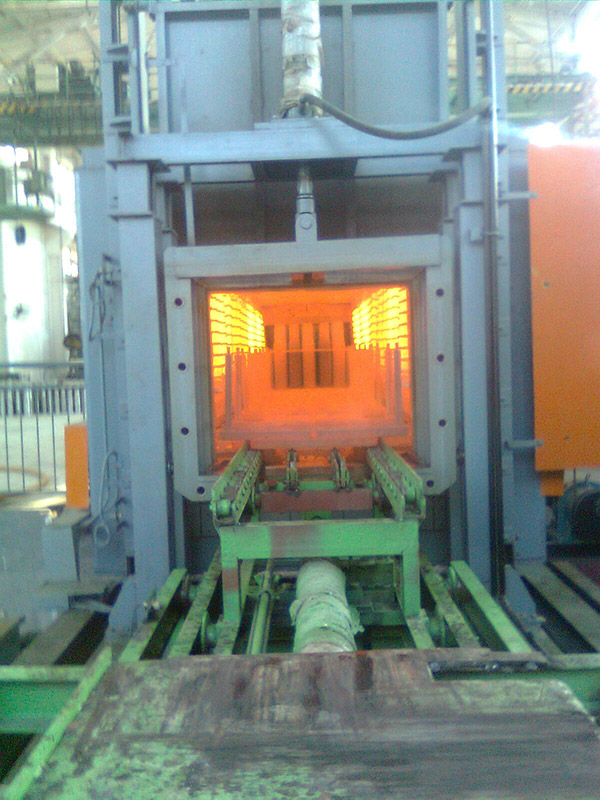

料盤停在加熱爐前上料臺上裝滿工件，加熱爐升溫到達使用溫度，加熱爐前門開啟，液壓推桿將料盤推入爐膛，推桿返回，爐膛內依次可推入15只料盤，當工件滿足工藝要求后，后爐門自動打開，加熱爐后拉料機將爐內料盤拉出爐外，到位后液壓缸驅動翻轉機構，料盤向下翻轉，料盤上工件經緩沖板滑落到淬火水槽內料斗上，料斗下行進入淬火程序。同時后爐門關閉。工件在淬火水槽內滿足工藝要求后，淬火水槽內料斗上行，工件經緩沖板滑落到回火爐前料盤內，液壓推桿依次將料盤推入爐膛，推桿返回，爐膛內依次可推入20只料盤，當工件滿足工藝要求后，回火爐后拉料機將爐內料盤拉出爐外，到位后減速機驅動翻轉機構，料盤向下翻轉，料盤上工件經緩沖板滑落到接料筐內。如此循環。

三、生產周期及產品技術質量和保證措施

1.生產周期：合同生效后20天內提供設備安裝平面布置圖、剖面圖、裝配圖、設備4個月內交付使用；

2.產品技術質量和保證措施

2.1、實行圖紙設計、產品制造、安裝、調試、跟蹤及售后服務制度

2.2、供方提供的技術資料和圖紙

A、成套設備使用說明書                      1套

B、設備及所有配套設施設計圖紙                       1套

C、所有成套元器件的說明書、合格證證書                  1套

D、全套圖紙、安裝調試大綱、維修保養說明             1套

E、成套設備廠裝箱單                              1份

F、成套設備廠合格證                              1份

3、設備到需方后，供方負責派人到現場指導和安裝調試。

4、產品出廠按國家標準執行，實行三包，三包一年。

四、供貨清單

注：該系列設備為非標定制，有成熟的制作、調試經驗和客戶
