一、設備用途及工藝

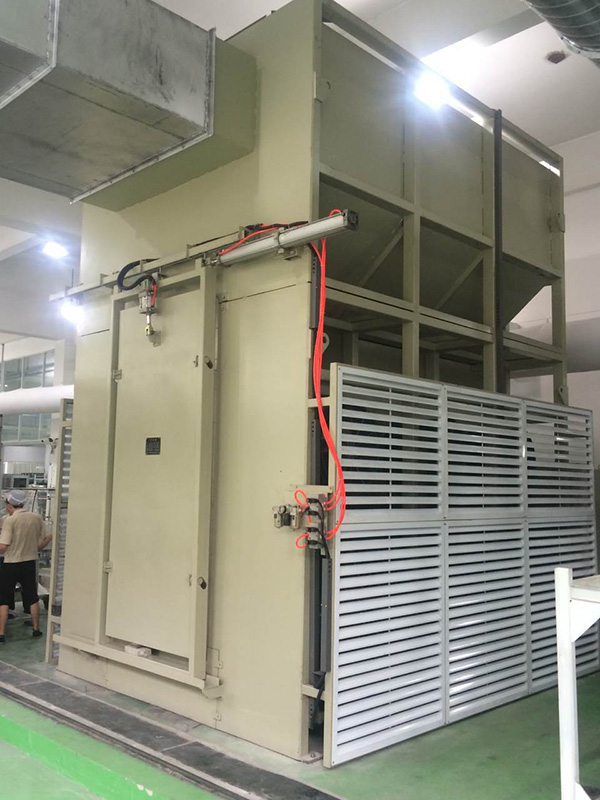

風冷室為間隙式冷卻設備，以電為能源，結合電氣控制、送風冷卻系統、排風室、排風裝置等，主要用于將熱處理的鋁合金產品快速冷卻。鋁合金零部件在400℃左右出爐后，將連同焊接托架一起送入風冷室冷卻。當產品冷卻到60℃-80℃后將連同托架一起被送入下一道工序。
二、風冷室冷卻工藝：
當上料車到位-------風冷室的門自動感應上料車到位且打開------上料車進入風冷室------上料車將工件放在風冷室里的軌道上--------上料車離開風冷室--------風冷室的門自動關上--------風機打開開始冷卻--------冷卻結束-------風冷室門自動打開------上料車進入風冷室將工件托架拉出-----風冷室的門自動關上。
三、生產周期及產品技術質量和保證措施
3.1 供貨清單
序號 | 名稱 | 單位 | 數量 |
1 | 殼體 | 套 | 1 |
2 | 密封門 | 套 | 1 |
3 | 低噪音特效冷卻風機 | 套 | 2 |
4 | 可調式出風口 | 件 | 12 |
5 | 排風室 | 套 | 1 |
6 | 排風裝置 | 套 | 1 |
7 | 電器控制 | 套 | 1 |
8 | 設備本體至現場盤箱的配管配線 | 套 | 1 |
9 | 技術資料 | 套 | 1 |
注：該系列設備為非標定制，有成熟的制作、調試經驗和客戶
